如何計算拖鏈彎曲半徑
電纜的外徑?jīng)Q定了拖鏈電纜的zui小彎曲半徑,從而也決定了拖鏈的彎曲半徑。

拖鏈彎曲半徑的計算取決于以下兩個要素:
- 1、通常情況下,zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑;
- 2、可獲取的安裝空間決定了允許的彎曲半徑(在拖鏈安裝空間有限的情況下)。
彎曲半徑的計算方法:
- 電纜:國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右;進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右;
- 油管:油管的彎曲半徑是其zui大外徑的12倍左右;
- 水管和氣管:水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右;
在拖鏈中的電纜、油管、水管和氣管選定后,拖鏈的彎曲半徑也就確定了。

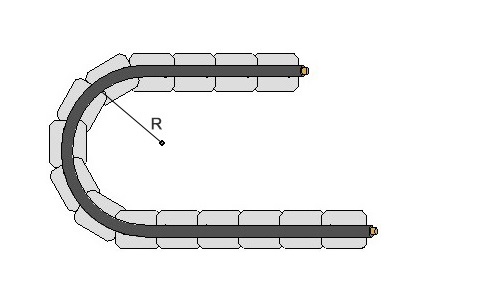

H為拖鏈的實際安裝高度,L為拖鏈厚度尺寸,R為拖鏈的彎曲半徑。
拖鏈彎曲半徑R≥(H-L)/2
在拖鏈安裝空間有限的情況下,先確定了拖鏈zui大彎曲半徑R≤(H-L)/2,然后再選擇合適的拖鏈電纜、油管、水管和氣管。
-
問
柔性電纜與軟電纜是什么關系?
答柔性電纜,英文為Flexible cable,早期多用于進口電纜,而在我國的電工專業術語中,軟電纜的英文也為Flexible cable,可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體,具有一定的靈活性,用于固定安裝的場合。
