屏蔽拖鏈電纜
來源 : www.bccflex.com 編輯 : 玖泰特種電纜 時間 : 2023-08-10 18:30:16 瀏覽量 :
- 產品名稱:
屏蔽拖鏈電纜
- 產品類型:特種電纜
- 產品型號:
- 發布時間:2023-08-10 18:30:16
- 屏蔽拖鏈電纜技術參數
屏蔽拖鏈電纜生產廠家,專注拖鏈電纜領域,廠家直銷,品質保證。
屏蔽拖鏈電纜用于連續重復運動的場合,也適用于有自由移動的中等機械應力的情況。
拖鏈電纜根據是否帶有屏蔽層可分為非屏蔽拖鏈電纜和屏蔽拖鏈電纜。
拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能,這里的抗干擾性應包括兩個方面,即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。
屏蔽電纜有單層屏蔽和雙層屏蔽之分。雙層比單層的好,比雙絞屏蔽電纜性能更優異的是雙絞雙屏蔽電纜。
雙屏蔽即兩層屏蔽層,先分屏蔽后總屏蔽,也有雙總屏蔽電纜但是作用不大,一般采用先分屏蔽后總屏蔽的居多。
玖泰生產的TRVVSP就是雙絞屏蔽拖鏈電纜,高柔性工業網線則是采用先分屏蔽后總屏蔽的雙絞雙屏蔽拖鏈電纜。

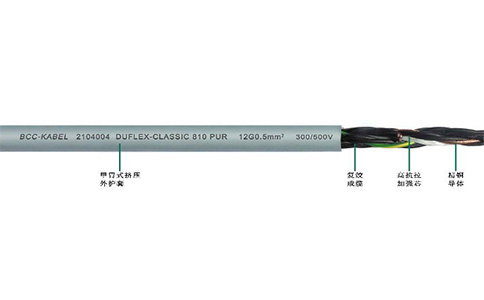

電纜組成結構
- 導體:精細無氧裸銅絲,多股絞合軟導體,符合VDE0295/IEC 60228 Class5或6標準
- 絕緣:絕緣電性能優異的高強度改性PVC或PE等材料,顏色區分或數字編碼(可以根據客戶要求來定制生產)
- 對絞:對絞絕緣線對采用合理節距絞合成纜
- 成纜:短節距層絞,12芯及以上采用復合成纜結構
- 屏蔽:采用分、總屏蔽或雙層屏蔽,鋁箔+銅網編織屏蔽,編織密度≥70%或85
- 外護套:高強度低粘性特種PVC或PUR復合材料
- 護套顏色:灰色,黑色,橙色,綠色(可根據客戶要求定制其他顏色)
電纜技術參數
- 額定電壓:<0.5mm,300/300V,≥0.5mm,300/500V
- 測試電壓:2000V
- 絕緣電阻:≥20MΩ/km (20℃)
- 最小彎曲半徑:偶爾移動:15X電纜外徑,固定安裝:4X電纜外徑
- 使用溫度范圍:偶爾移動:-5℃~70℃,固定安裝:-20℃~80℃
-
問
拖鏈電纜使用壽命是電纜的耐彎折次數嗎?
答以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學,同一根高柔性電纜,若在雕刻機上可使用上千萬次,貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢?其實兩種情況都屬于特例,不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
